客服熱線：
手機版
二維碼

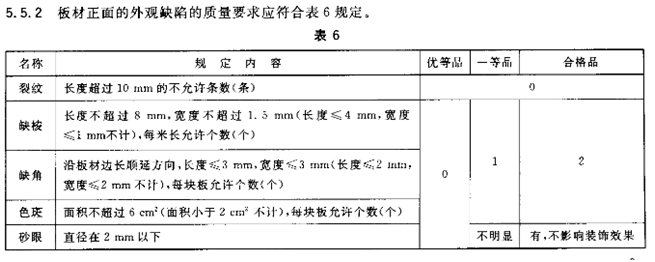

石材產品表面外觀質量非常重要，它是石材產品的面子，石材產品的加工中要特別注意產品表面的保護，不要讓石材表面崩面、缺邊、掉角了。因此石材產品加工中要特別注意表面保護的細節，否則石材產品表面崩了加工出來的產品外觀極其難看，會直接影響產品安裝后的外觀質量。有些產品表面的崩面可以通過磨邊消除崩面的缺陷，但有些產品磨邊卻不能消除象崩面的表面缺陷。如側邊見光的產品、粘接的產品，四邊只磨一條邊的臺面板產品等。石材產品表面有點崩面，如果表面沒有處理好，這些產品如果發給客戶，客戶必定會退貨，拒絕接受。石材產品國家標準GB/T19766-2005對石材表面的崩邊、缺棱、缺角有明確的標準，優等品不允許有任何的崩邊、缺角、缺棱現象。圖1為崩面的產品。
圖1
石材表面崩面的幾種表象
（1）微細的缺口這種現象表現為石材表面極微細的小缺口，一般情況下用眼晴看不明顯，似乎沒問題。但用手觸摸下感覺很刮手，鋒利，弄不好可以將手刮出血來。兩件板拼在一塊安裝后可以看出來產品表面崩面了。不過這種情況下只要通過去毛刺的方法就可以消除崩面了。
（2）鋸齒邊這種現象表現為產品的表面四個棱呈鋸齒形狀，棱很鋒利，對產品外觀影響非常大。通過去毛刺不能消除鋸齒邊的崩邊現象。
（3）崩邊、缺棱這種現象表現為產品表面缺少一塊，是崩面中較嚴重的，只有通過膠補的方法處理好崩邊、缺棱。對于產品嚴格的客戶會拒絕接受補膠的產品。花崗石、砂巖的崩邊、掉角修補不牢固，容易脫落的。
（4）掉角這種現象表現為產品表面四個角處掉了一個角或幾個角，，是崩面中較嚴重的，只有通過膠補的方法處理好。缺角大時，必須用同種紋理、顏色的石材修補，否則產品只能報廢重做。對于產品嚴格的客戶會拒絕接受補膠的產品。花崗石、砂巖的崩邊、掉角修補不牢固，容易脫落的。
（5）棱開裂這種現象表現為石材產品表面出現裂紋線，如果不及時修補的話石材產品會從裂紋線處崩邊、脫落石材，影響表面的外觀質量。
石材產品的崩面現象在石材產品切板過程中經常出現，究竟是什么原因導致石材產品崩面的呢？這種現象可以避免嗎？
（1）>>>>材料原因難以避免
① 材質疏松洞石類、沙石類的材料、砂巖類的材料及一些較疏松的花崗石材料切板時較容易崩面。
② 材料裂紋多象舊米黃、萬壽紅、西班牙米黃、銀線米黃、德國米黃、莎安娜米黃、古堡灰、云朵拉灰、安曼米黃、雅博灰，雅白玉等裂紋較多的石材切板過程的崩面難以避免。圖2莎安娜米黃材料。
圖2
③ 材質晶體顆粒大的象白冰玉、白水晶、啡鉆、紅鉆、金鉆、綠鉆、玉瑪瑙、墨綠麻、香格里拉等晶體顆粒大的石材切板過程中容易崩面。圖3為玉瑪瑙。
圖3
（2）>>>>鋸片問題
這種情況要分幾種情形分析
① 鋸片與石材性質不匹配鋸片與石材性質不匹配時容易導致切板時石材易崩面。不能用花崗石鋸片切大理石，也不能用大理石鋸片切花崗石。一些易崩面的石材應選用金剛石目數高、表面密度更致密的鋒利鋸片切板。
② 新鋸片未開刃新鋸片未開刃時鋒利度不高，這種情況下切板可能導致石材崩面，棱邊出現鋸齒現象。
③ 鋸片不鋒利隨著鋸片使用時間的增長，鋸片的鋒利度下降。如果不用耐火磚磨刀，提高鋸片的鋒利度的話，繼續用不鋒利的鋸片切板，可能導致正石材表面崩面。圖4磨刀。
圖4
④ 鋸片掉齒鋸片掉齒后如果還用這種掉齒的鋸片切板，鋸片的性能已經大大降低了，可能導致所切出的產品表面崩面。
⑤ 鋸片刀刃消耗完畢鋸片刀刃消耗完畢后及時更換鋸片，不能再使用了，用這種鋸片切出的板可能崩面。
（3）>>>>橋切機問題
① 橋切機工作臺不平整，表面鋸槽太深橋切機工作臺的平整度對崩面影響極大，因此橋切員工每當看到工作臺表面的刀槽過深時及時用銑刀銑削掉這些槽，使工作臺表面平整。此法對消除石材崩面有作用。
② 切割速度太快不少的石材生產企業對員工實行計件工資制，對提高員工的工作積極性作用很大。但計件工資制的做法會促使生產員工開足馬力切板，切板速度的過快對正在切的板沖擊力很大，容易導致切出的板崩面，而且崩面較嚴重。切割速度太快是石材崩邊、掉角的一個重要原因。
③ 橋切機鋸片徑向跳動橋切機鋸片的徑向跳動，主軸損壞時使切板過程中鋸片受力不均勻，導致正在切的板易崩面。
（4）>>>>卸板、放板碰撞導致崩面
①放板力度太重，撞擊崩面一些石材本身脆性大，切板的員工從橋切上卸板時野蠻作業，放板時力量太大，加上切好的板沒有放隔條，板與板之間撞擊，導致板材崩面。圖5缺這么大的一塊，很可能是員工放板時撞擊導致的。
圖5
②吊夾磕碰崩面一些太重的產品員工搬不動，用吊夾夾板時沒有用緩沖材料包裹吊夾，吊夾將切好的產品磕崩面。
（5）>>>>產品轉運
產品轉運時，由于板材之間沒有隔條保護，叉車轉運時速度太快，加之地面的不平整造成產品震動、撞擊，使產品前面崩底。圖6產品加了隔條保護。
圖6
作者：晏輝
